轴的结构参数化设计与校核系统 轴的结构参数化建模、受力分析与强度校核

1. 系统用途与适用范围

本系统用于轴类零件课程设计中的结构设计、受力分析、强度校核和图样辅助生成。使用者可以在同一页面完成项目创建、工况输入、轴段参数填写、轴上零件布置、载荷建模、键连接选取、工程图生成和 STEP 模型导出。

适合的使用场景：机械设计课程设计、减速器低速轴方案整理、教材例题复算、轴段结构初步设计、二维工程图和三维模型辅助生成。

使用定位：系统用于辅助设计、教学演示和结果整理，不能直接替代最终工程定型。正式提交前仍需要结合课程要求、标准手册、材料热处理、公差配合、加工工艺和教师意见进行复核。

建议：先用默认工程熟悉完整流程，再逐步替换为自己的题目参数。这样更容易判断每一步输入会影响哪些后续结果。

2. 页面整体流程

• 第一步，建立项目：填写项目名称、作者、备注等信息，点击“创建项目”。如果只是临时试用，也可以直接使用页面自动加载的默认工程。
• 第二步，填写工况：输入功率、转速、材料、扭矩、许用应力等基础数据，作为轴径估算和强度校核的依据。
• 第三步，设计轴段：确定轴段数量，填写各轴段长度、直径、表面粗糙度和公差，必要时使用“生成推荐结构”或“标准尺寸”辅助取值。
• 第四步，布置轴上零件：选择联轴器、齿轮、轴承、键等零件，并确认它们所在轴段、位置和宽度。零件布置会影响示意图、载荷位置、轴向尺寸和工程图表达。
• 第五步，进行强度校核：设置支承、载荷和扭矩作用点，生成扭矩图、弯矩图、组合弯矩图和计算应力图，判断危险截面是否满足要求。
• 第六步，生成模型与工程图：在结构和校核结果基本稳定后，再生成 STEP 模型和 DXF 工程图，并通过预览区域检查效果。

3. 项目与数据保存

• 页面打开后会先显示一套默认数据，方便直接查看系统效果。默认数据只是本地临时状态，不等于已经保存到项目列表。
• 如果需要保留当前设计，请先点击“创建项目”。创建成功后，继续修改参数时再点击“保存项目”。
• “获取项目”用于按项目 ID 读取已有数据；“查看项目列表”用于浏览已保存的项目。
• 项目备注可以记录设计说明、修改原因或课程要求，便于后续回看。
• 刷新页面可能会回到默认工程或当前本地状态。重要数据建议及时保存，不要只依赖页面当前显示。

4. 工况输入与最小轴径

• 工况输入区主要填写功率、转速、材料和设计系数等基础参数。系统会根据这些数据估算最小轴径，并给出后续结构设计的起始参考。
• 扭矩在多数计算和载荷图中使用 N·mm。键连接弹窗中的传递扭矩按 N·m 显示，系统会在对应模块内处理单位关系。录入时请注意各输入框旁边的单位。
• 如果你已经按教材或手算得到扭矩、许用应力、最小轴径，可以直接填入自己的结果，不必完全依赖系统默认计算。
• 更换材料或许用应力后，建议重新进行强度校核。材料、许用应力和载荷共同决定危险截面是否满足要求。

5. 轴段结构设计

• 轴段数量决定阶梯轴由几段组成。修改轴段数量后，表格会按新的数量生成对应行。
• 每个轴段需要填写长度 \(L\)、直径 \(d\)、表面粗糙度 Ra、上偏差和下偏差。工程图会读取这些数据进行尺寸和表面质量标注。
• “生成推荐结构”可以根据当前输入给出一套初始轴段分配，适合作为草案；正式设计时仍应结合齿轮、轴承、联轴器、轴肩和装配要求调整。

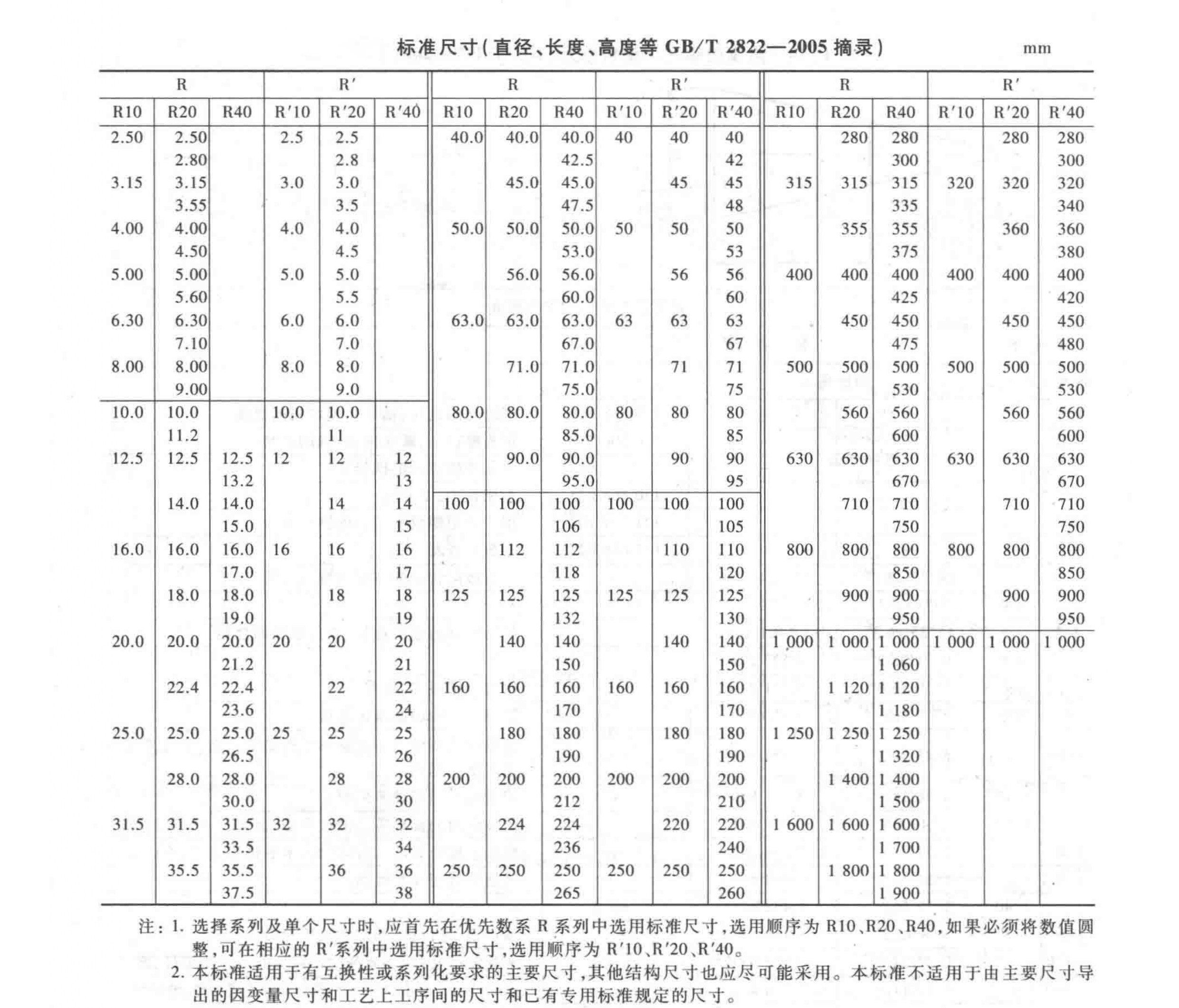

• “标准尺寸”用于辅助查取常用标准尺寸，减少随意取值。
• 端面倒角、圆角和端面粗糙度在 STEP 端面倒角 / 圆角模块中设置。n 个轴段会对应 n+1 个端面，特殊端面可以单独覆盖默认值。
• 修改轴段长度或直径后，轴上零件位置、载荷位置、键连接和工程图都可能需要重新检查。

6. 轴上零件与键连接

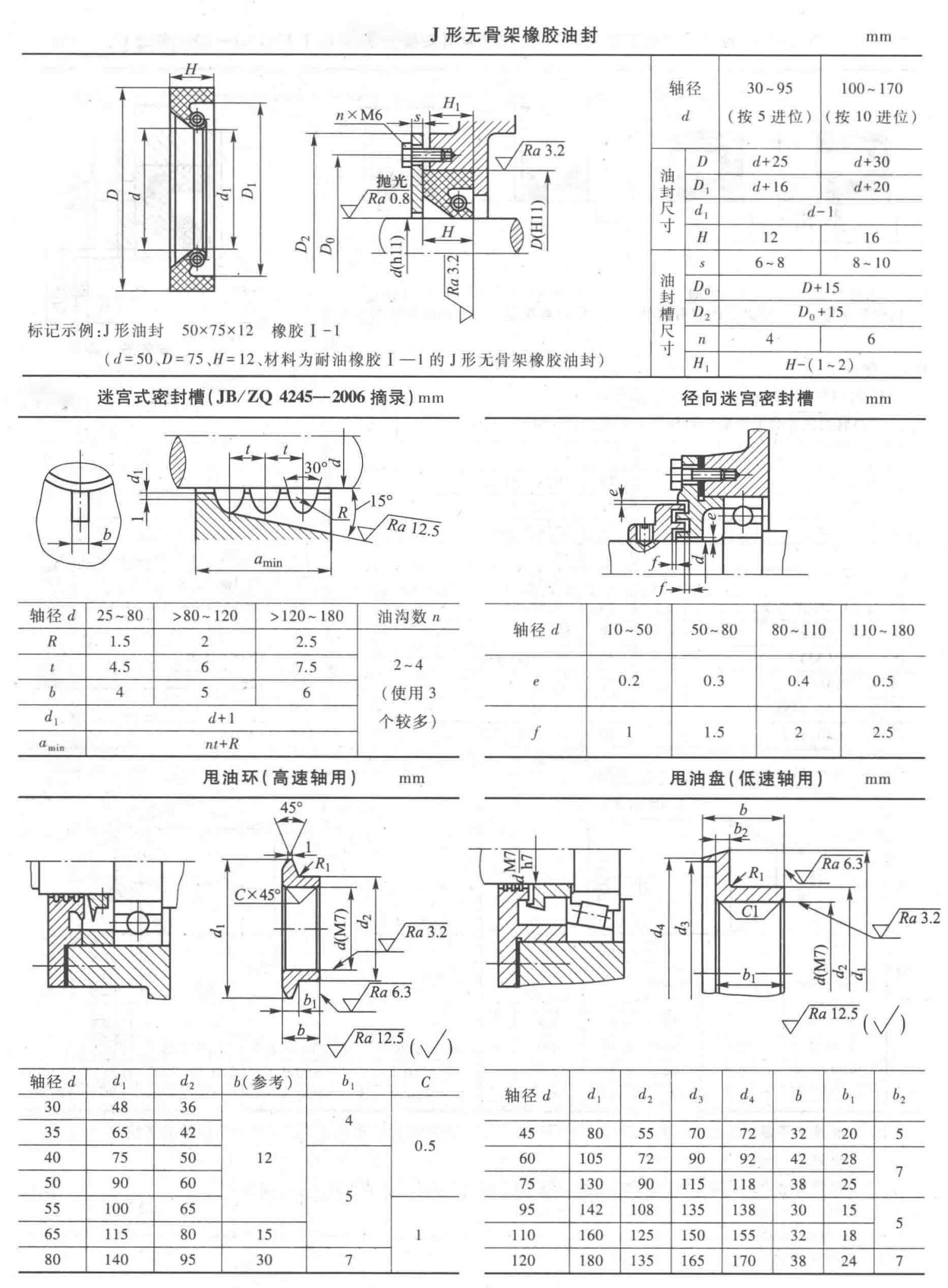

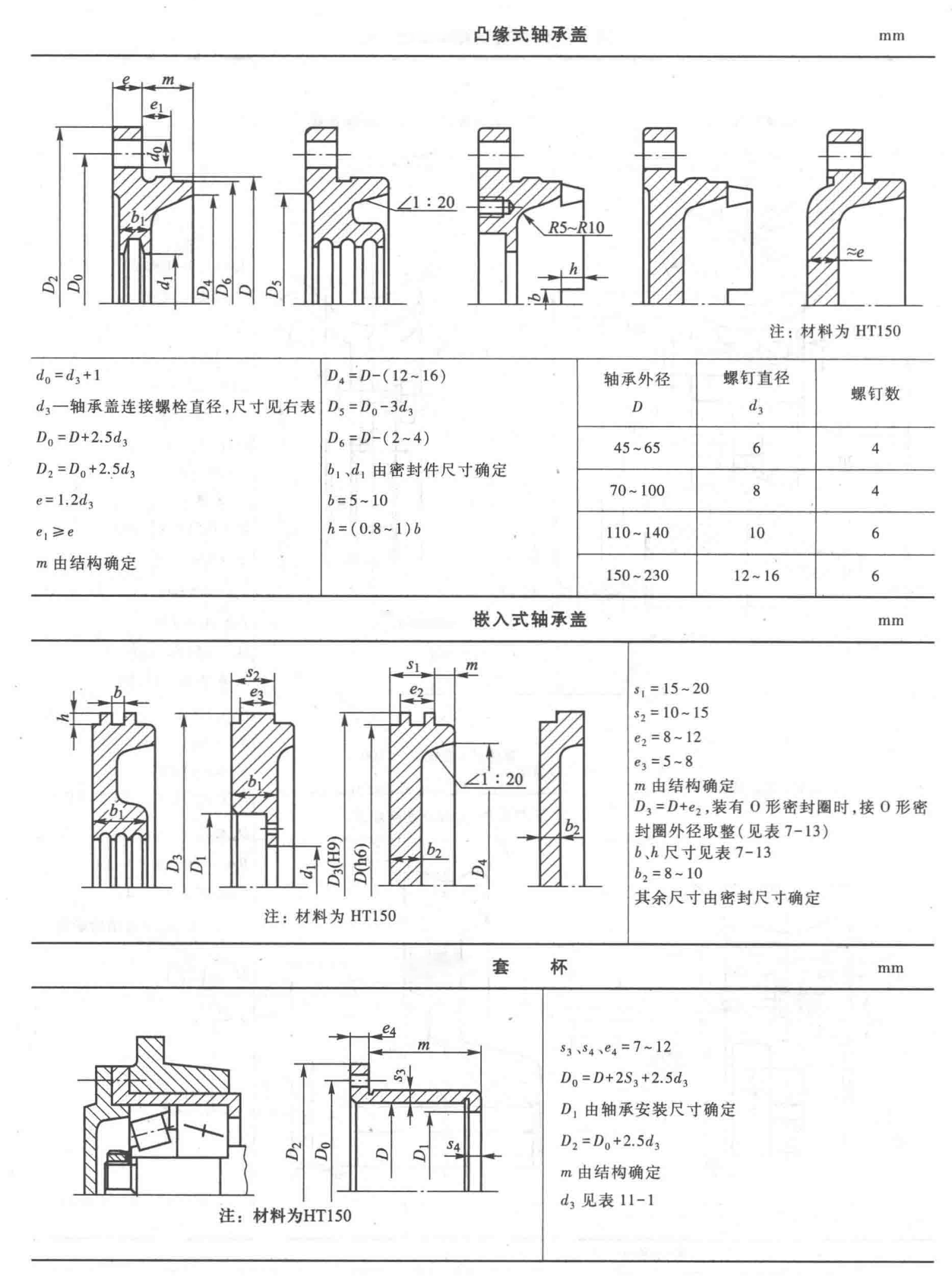

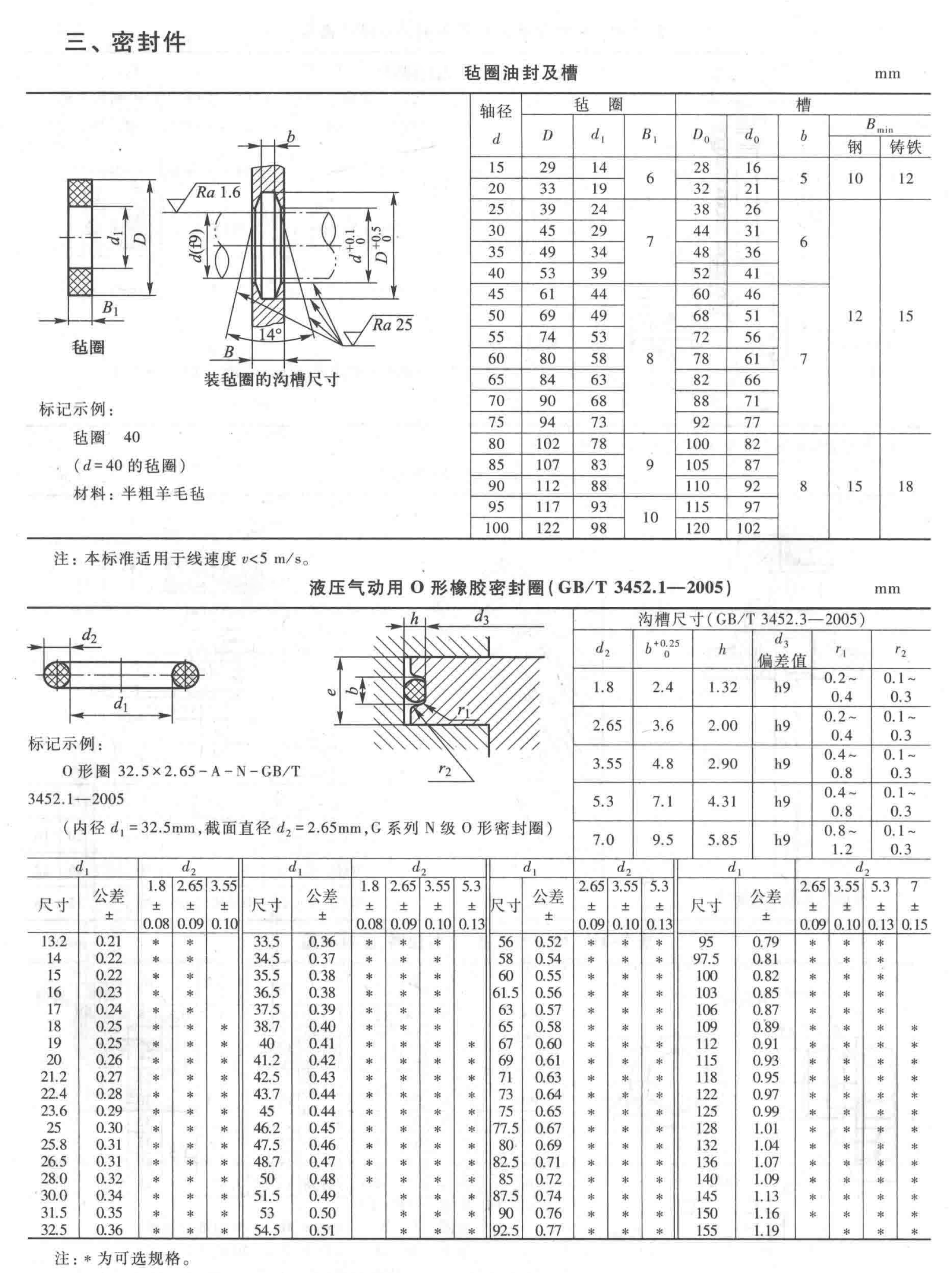

• 轴上零件布置区用于记录齿轮、轴承、联轴器、键等零件与轴段之间的装配关系。建议先完成轴段结构，再布置零件。

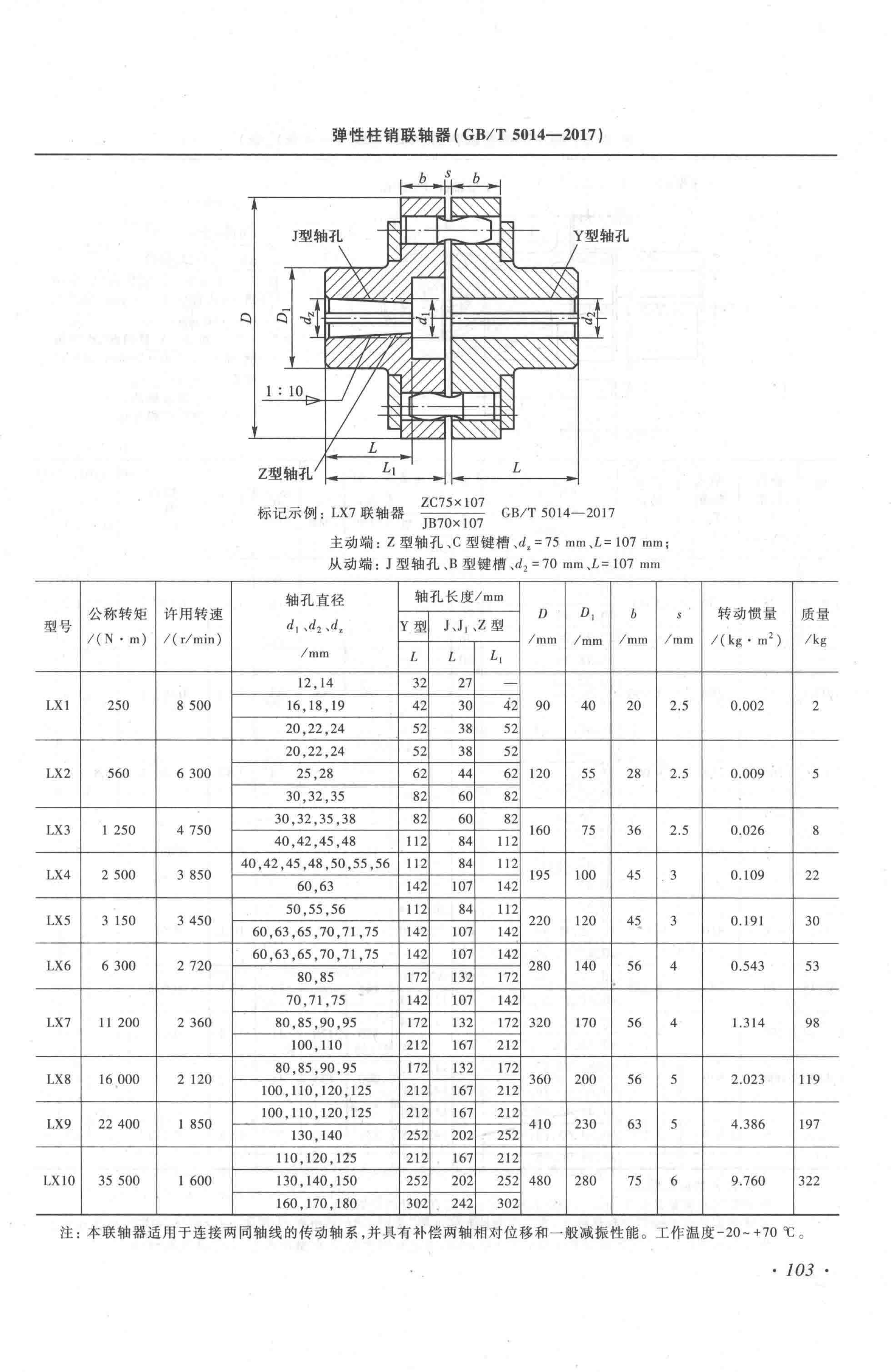

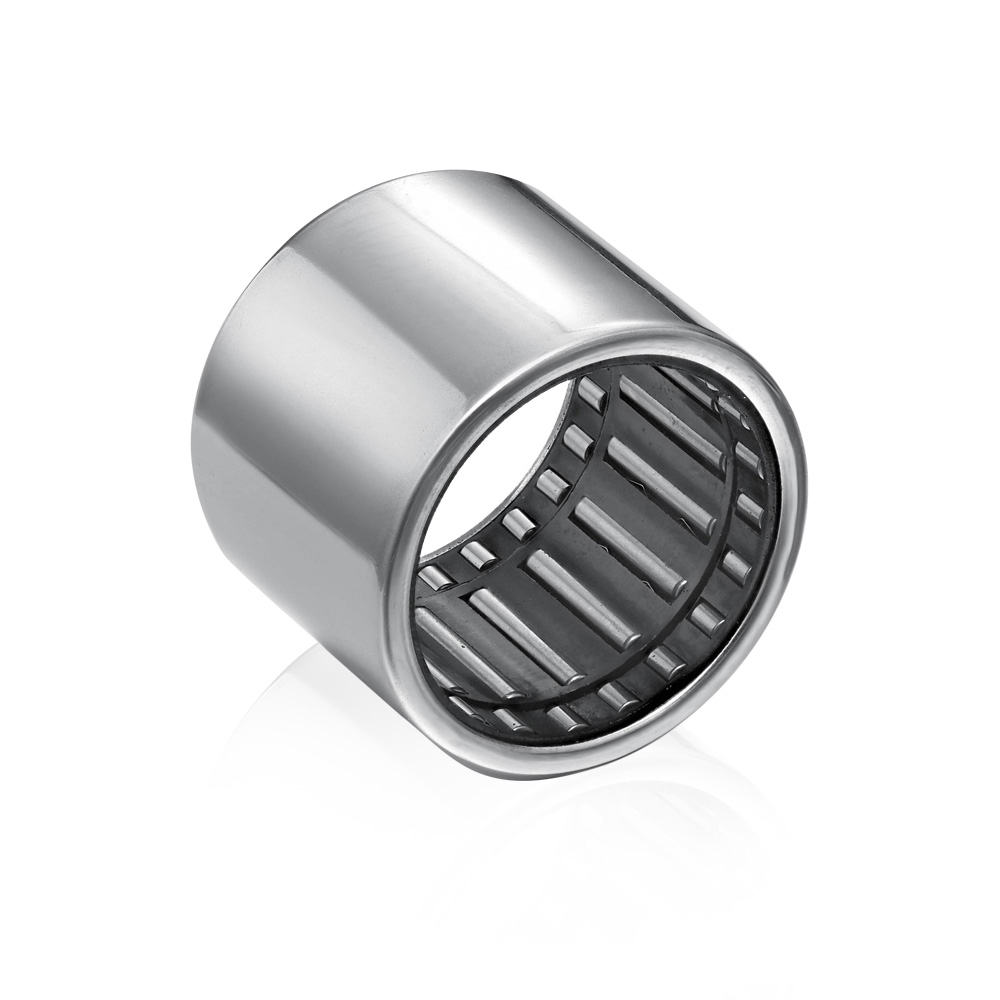

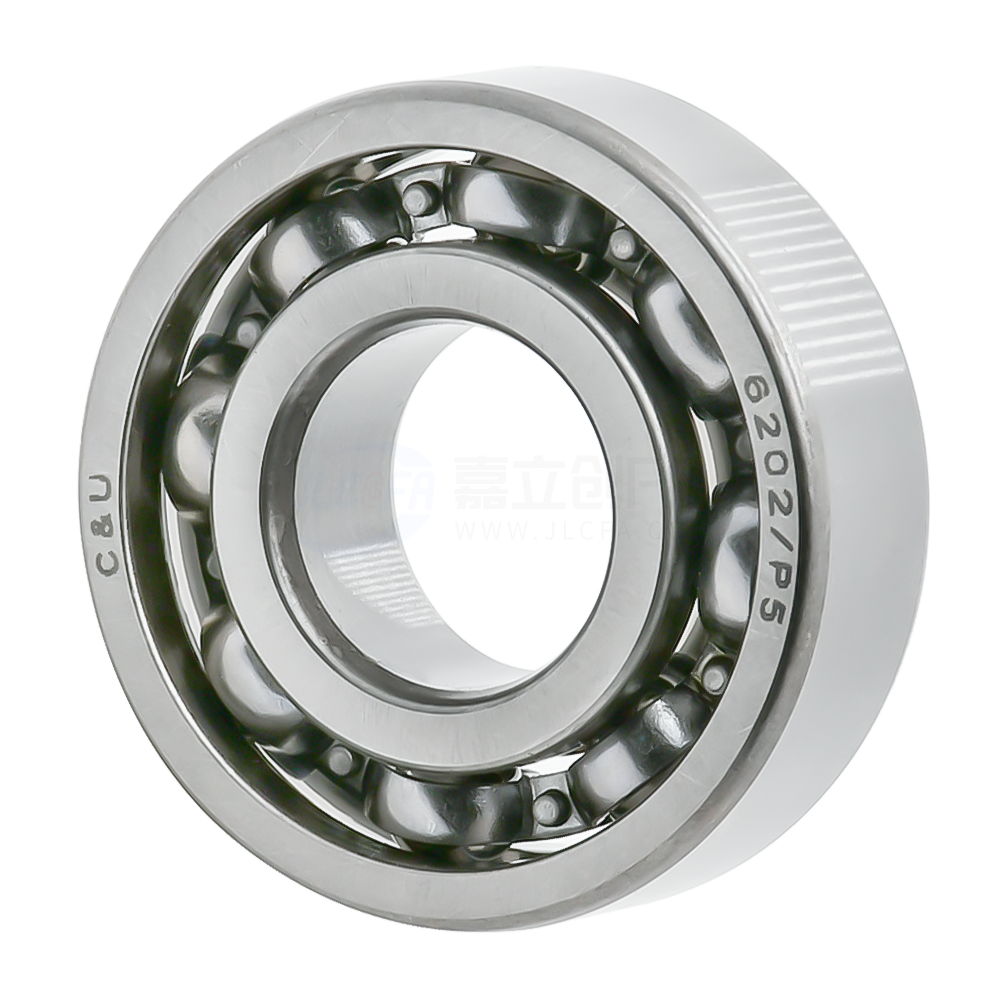

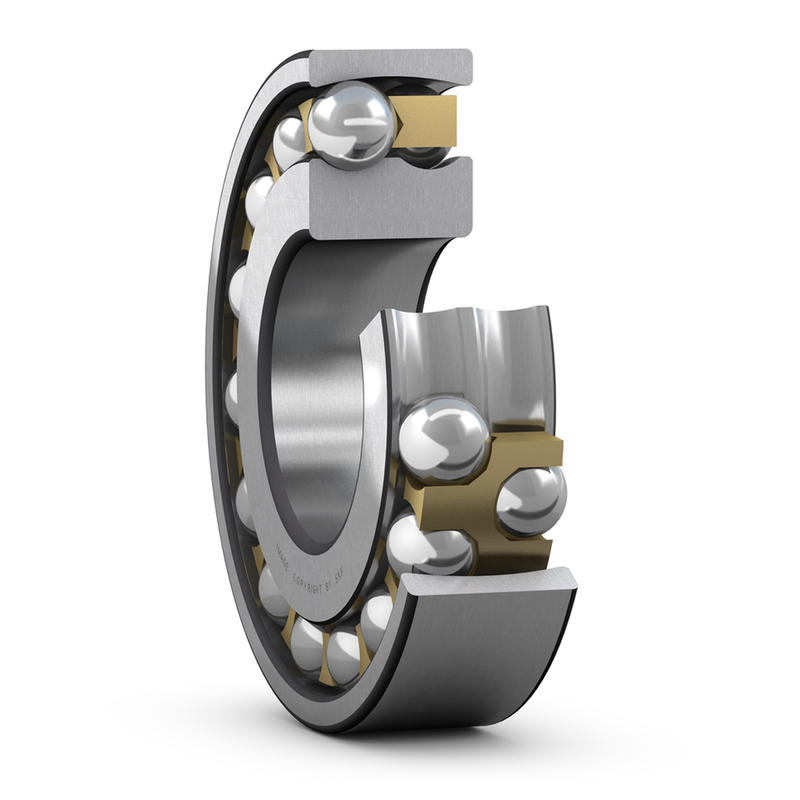

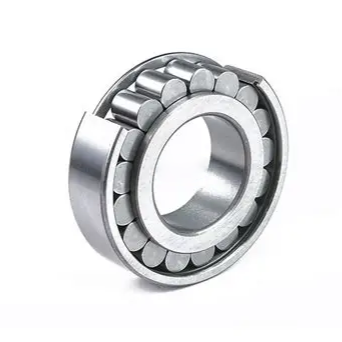

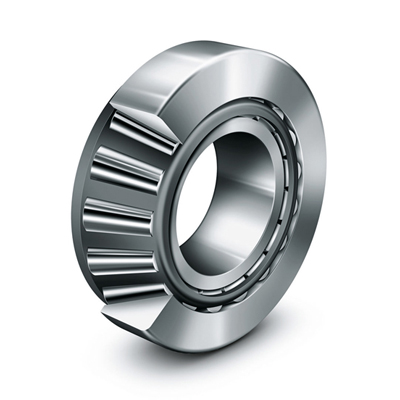

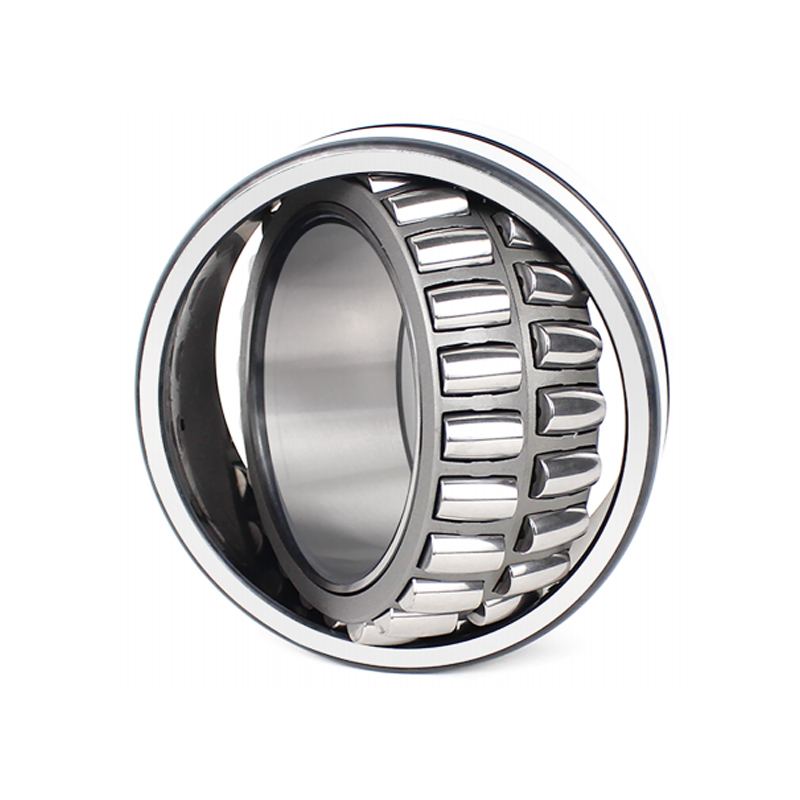

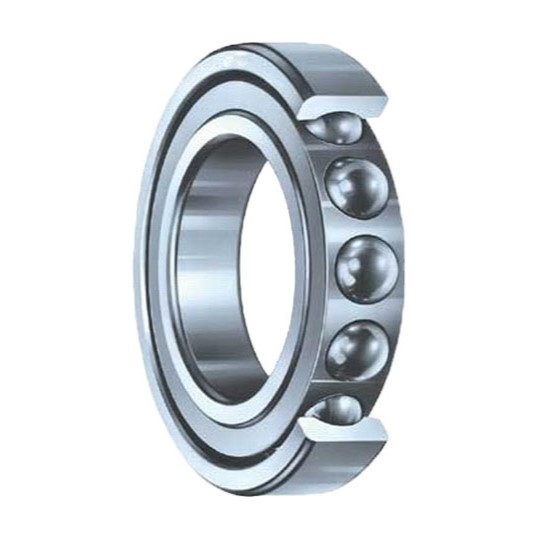

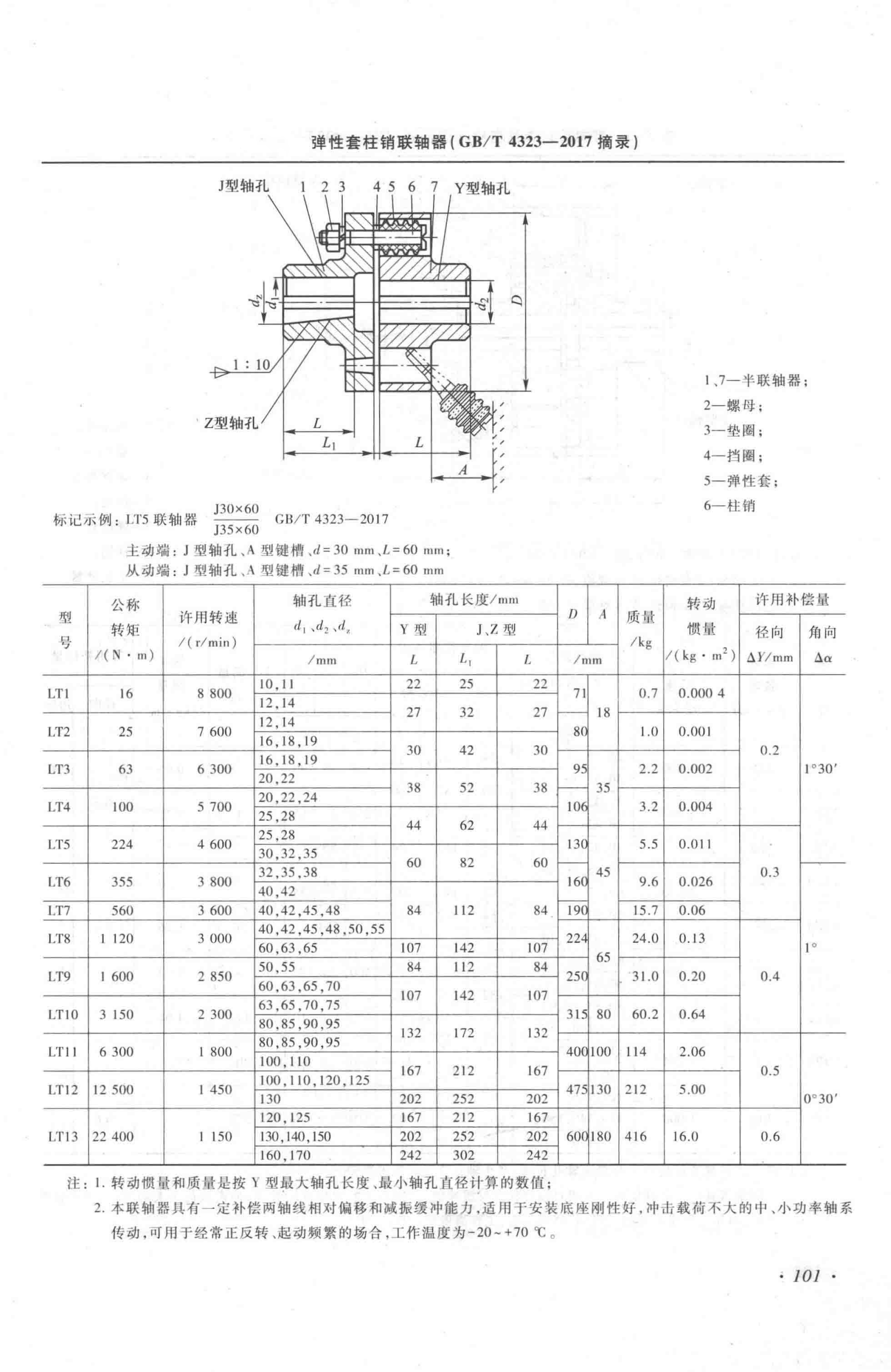

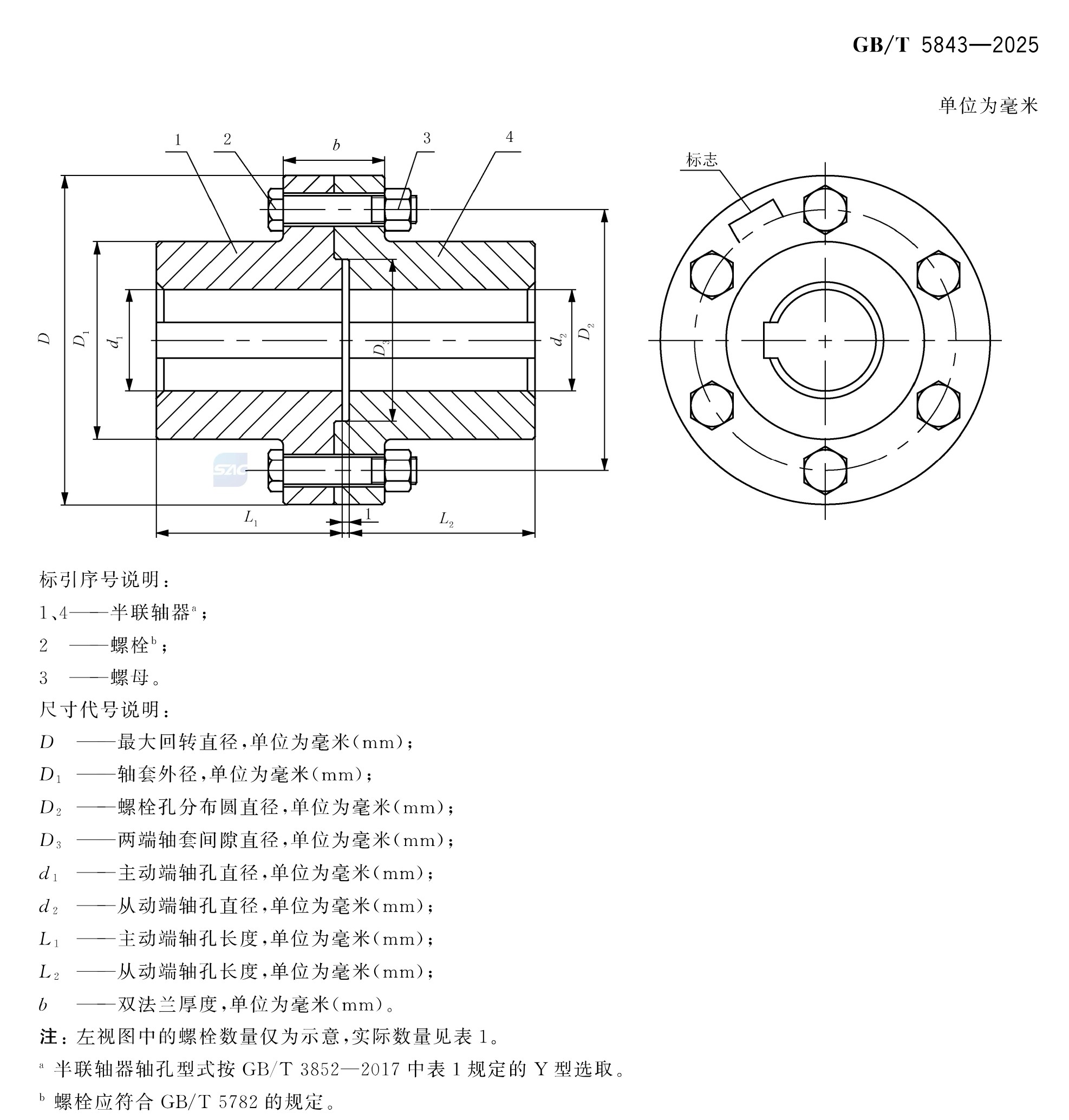

• 联轴器、轴承和键可以通过对应弹窗选取或填写。确认后，系统会把结果写入装配信息，并用于示意图、三维模型和工程图。

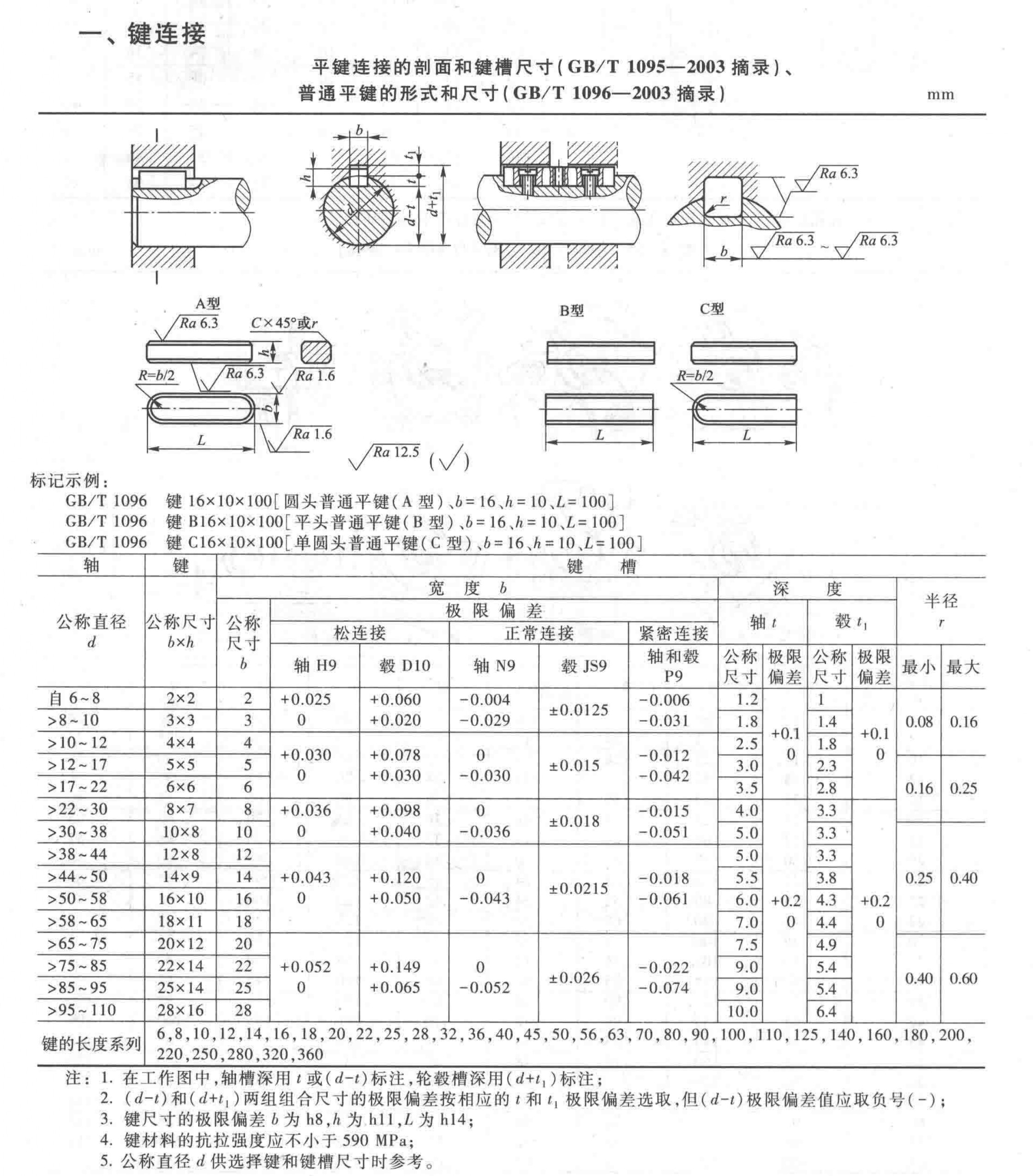

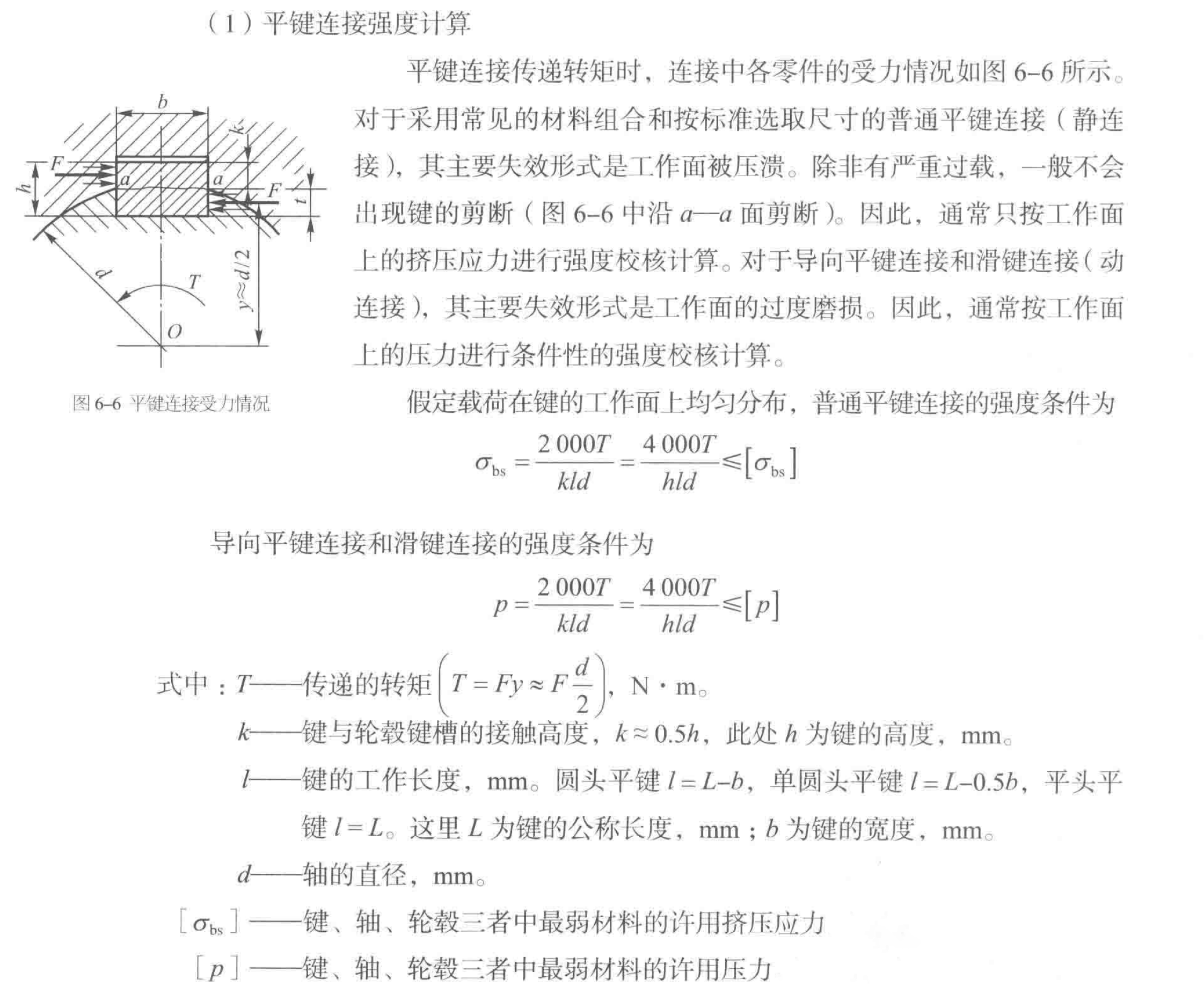

• 键连接选取时，一般先选目标轴段和键类型，再填写强度校核所需参数，系统会推荐标准键长。应用前会检查键长和强度是否满足要求。
• 键槽端面和底面的粗糙度、键槽宽度偏差等信息会写入工程图。若课程设计对这些标注有指定要求，请在键连接弹窗中修改。
• 零件位置改变后，轴向尺寸、键槽位置、载荷作用点和模型外观都可能变化。修改后建议重新生成相关图形和校核结果。

7. 载荷建模与强度校核

• 强度校核模块用于建立支承、载荷和扭矩作用点。支承位置和载荷位置都应落在轴的有效长度范围内。
• 水平面载荷和垂直面载荷分别用于生成对应弯矩图；扭矩作用点用于生成扭矩图。
• 组合弯矩图用于观察弯矩合成后的变化趋势，计算应力图用于判断危险截面位置和强度是否满足要求。
• 如果最大应力超过许用值，可以回到轴段结构区增大危险截面附近直径，或者重新检查载荷、支承和零件位置是否合理。
• 每次修改轴段、支承、载荷、扭矩或许用应力后，都建议重新生成校核结果。

8. 工程图、STEP 与预览

• 工程图标题栏与技术要求区域用于填写零件名称、制图、校核、比例、材料、图号和技术要求。这些内容会写入生成的 DXF / SVG 工程图。
• 形位公差与基准表用于设置工程图中的基准符号和形位公差框格。系统会根据目标位置自动绘制到对应轴段、端面或键槽附近。
• 点击“生成并导出STEP模型”可以生成三维模型，并在三维预览区域查看。点击“重置预览视角”可以恢复查看角度。
• 点击“生成并导出DXF工程图”可以生成工程图文件，并在工程图预览区域查看 SVG 预览。预览用于快速检查布局，不等于最终 CAD 审图。
• 需要注意的是，系统生成的工程图主要用于辅助出图，标注布局、局部表达和个别细节不一定完全符合最终制图规范，提交前建议在 AutoCAD 等 CAD 绘图软件中复核并调整。
• 结构、键连接、端面倒角、粗糙度、形位公差或标题栏内容修改后，都应重新生成工程图。

9. 默认工程说明

系统内置默认工程用于演示完整流程，背景为减速器低速轴设计。默认轴段为 7 段，总长 285 mm，比例默认为 1:1.25，并预置了常用轴段尺寸、端面倒角、表面粗糙度、键连接、基准和形位公差。

默认工况大致对应：功率 \(P=5\ \mathrm{kW}\)、转速 \(n=140\ \mathrm{r/min}\)、材料 S45 / 45 钢、扭矩约 \(341070\ \mathrm{N\cdot mm}\)。这些数据主要用于帮助你快速看到系统输出效果。

如果你的课程题目不同，请从工况、轴段、零件布置、载荷和标题栏开始逐项替换，不建议只修改某一处就直接导出最终图纸。

10. 常见问题与易错点

• 图形没有更新：修改结构表、载荷表、键参数或形位公差后，需要重新点击对应生成按钮。旧预览不会自动代表最新数据。
• 尺寸或图样异常：优先检查是否有空值、0 长度轴段、超出轴长的载荷位置、零件宽度超过轴段长度、键长超过允许范围等输入问题。
• 标准键长没有合适选项：通常说明目标轴段可用长度不足，或在当前强度条件下没有合适标准长度。可以更换轴段、调整结构，或重新核对扭矩和许用应力。
• 工程图过密：可以检查轴段尺寸是否过短、形位公差是否过多、标注目标是否集中在同一位置。必要时可适当调整比例或减少不必要标注。
• 保存后再打开数据不一致：请确认修改后已经点击“保存项目”，并确认读取的是正确项目 ID。

11. 导出与复核建议

导出 STEP、示意图或工程图后，建议继续复核：总长与分段尺寸、轴肩关系、倒角和圆角、键槽位置与长度、轮毂覆盖范围、支承位置、载荷方向、配合与公差、表面粗糙度、形位公差、标题栏和技术要求。

如果课程要求提交二维工程图，请以系统生成结果为基础继续在 CAD 中检查和完善。尤其是密集标注区域、局部剖视、特殊技术要求和教师指定格式，应以最终审图要求为准。

建议保存一份可复现的项目数据，并记录最终导出文件对应的参数版本，方便后续修改和答辩说明。

12. 快捷键、反馈与参考依据

H：打开帮助（在输入框内输入时不触发） | ESC：关闭当前弹窗

如在使用中发现计算异常、图样表达问题、保存失败或导出错误，反馈时建议附上复现步骤、截图、浏览器版本以及关键输入参数，便于定位和改进。

联系方式：njdxwlly@163.com

主要计算方法、结构选型思路与图样表达参考常用机械设计与机械制图教材、课程设计手册及相关国家标准。

• [1] 《机械设计》（第十版） 高等教育出版社
• [2] 《机械设计基础》（第五版） 浙江大学出版社
• [3] 《机械设计课程设计手册》（第五版） 高等教育出版社

版权说明：本系统中涉及的教材表格、图片、公式说明和图样表达，主要用于课程设计、教学演示与工程计算过程说明，相关内容已在参考依据中列出来源。

如本系统引用的表格、图片或文字内容侵犯了您的合法权益，请通过联系方式告知，将及时核查并删除或替换相关内容。

轴的设计

轴的设计包括轴的结构设计和轴的计算。 轴的计算包括轴的强度计算、 轴的刚度计算和轴的临界转速计算。

轴设计的原则是， 在满足结构要求和强度、 刚度要求的条件下， 设计出尺寸小、 重量轻、 安全可靠， 工艺上 经济合理， 又便于维护检修的轴。

轴的设计程序如下。

① 根据机械传动方案的整体布局， 确定轴上零、 部件的布置和装配方案；

② 选择轴的材料；

③ 在力的作用点及支点间跨距尚不能精确确定的情况下， 按纯扭工况初步估算轴的直径；

④ 进行轴的结构设计 （确定各轴段的长度与轴径及轴肩、 键槽、 圆角等）；

⑤ 根据轴的受载情况及使用工况， 进行轴的强度验算、 刚度验算；

⑥ 必要时进行轴强度的精确校核计算；

⑦ 对于转速较高、 跨度较大、 外伸端较长的轴要进行临界转速计算；

⑧ 如果计算结果不能满足强度、 刚度等要求时， 必须采取措施修改轴的设计；

⑨ 绘制轴的工作图。

一般是按照 "结构设计→承载能力验算→结构改进→承载能力再验算……" 的顺序进行。

（1） 轴毛坯的选择

对于光轴或轴段直径变化不大的轴、不太重要的轴，可选用轧材圆棒做轴的毛坯，有条件的可直接用冷拔圆钢；直径大的轴可采用空心轴；对于重要的轴、受载较大的轴、直径变化较大的阶梯轴，一般采用锻坯；对于形状复杂的轴可用铸造毛坯。

（2）根据使用条件选用轴的材质

多数轴既承受转矩又承受弯矩，多处于变应力条件下工作，因此轴的材料应具有较好的强度和韧性，用于滑动轴承时，还要具有较好的耐磨性。

优质碳素结构钢使用广泛，45钢最为常用，它调质后具有优良的综合力学性能。不太重要的轴也可用Q235、Q275等普通碳素结构钢。高速、重载的轴、受力较大而要求尺寸小的轴以及有特殊要求的轴，要用合金结构钢，如铬钢、铬镍钢、硅锰钢及硼钢等。合金钢对应力集中的敏感性高，所以采用合金钢的轴的结构形状应尽量减少应力集中源，并要求表面粗糙度值低。在一般工作温度下，若仅为了提高轴的刚度，不宜选用合金钢，因弹性模量和碳素钢相近。

对于形状复杂的轴，如汽车、拖拉机的轴类零件可用铸造方法，常用的铸材有球墨铸铁、稀土-镁球墨铸铁等，由于其强度较高、冲击韧度较好，具有减摩、吸振和对应力集中敏感性小、价廉等优点，在机械行业应用日趋增多。

在高温和腐蚀条件下工作的轴，应用耐热钢和不锈钢，常用的如1Cr18Ni9Ti。

在轴的具体结构未确定之前，轴上力的作用点难以确定，所以轴的设计计算必须先初步完成结构设计。

轴的结构设计主要是定出轴的合理外形和轴各段的直径、长度和局部结构。

轴的结构取决于轴的承载性质、大小、方向以及传动布置方案，轴上零件的布置与固定方式，轴承的类型与尺寸，轴毛坯的型式，制造工艺与装配工艺，安装运输条件及制造经济性等。设计轴的合理结构，要考虑的主要因素如下。

①使轴受力合理，使扭矩合理分流，弯矩合理分配；

②应尽量减质量，节约材料，尽量采用等强度外形尺寸；

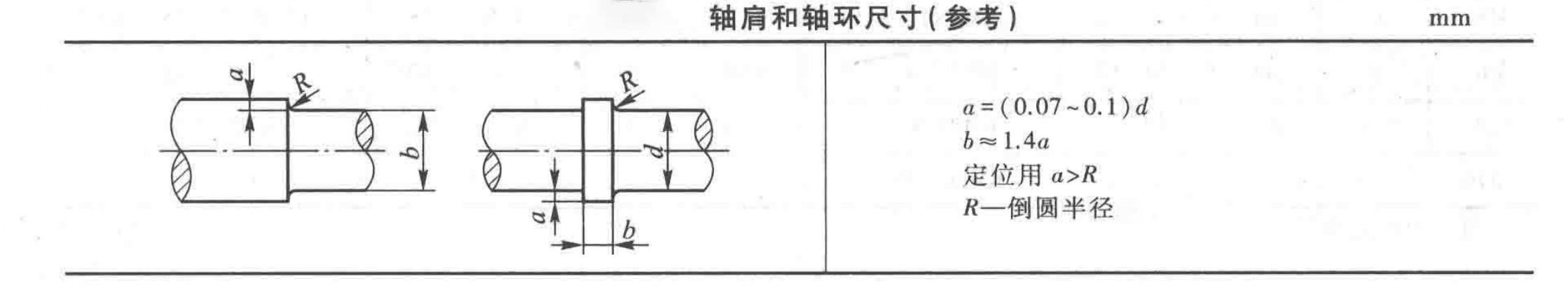

③（如轮毂应长出相关轴段２～３ｍｍ等）；

④尽量减少应力集中，提高疲劳强度；

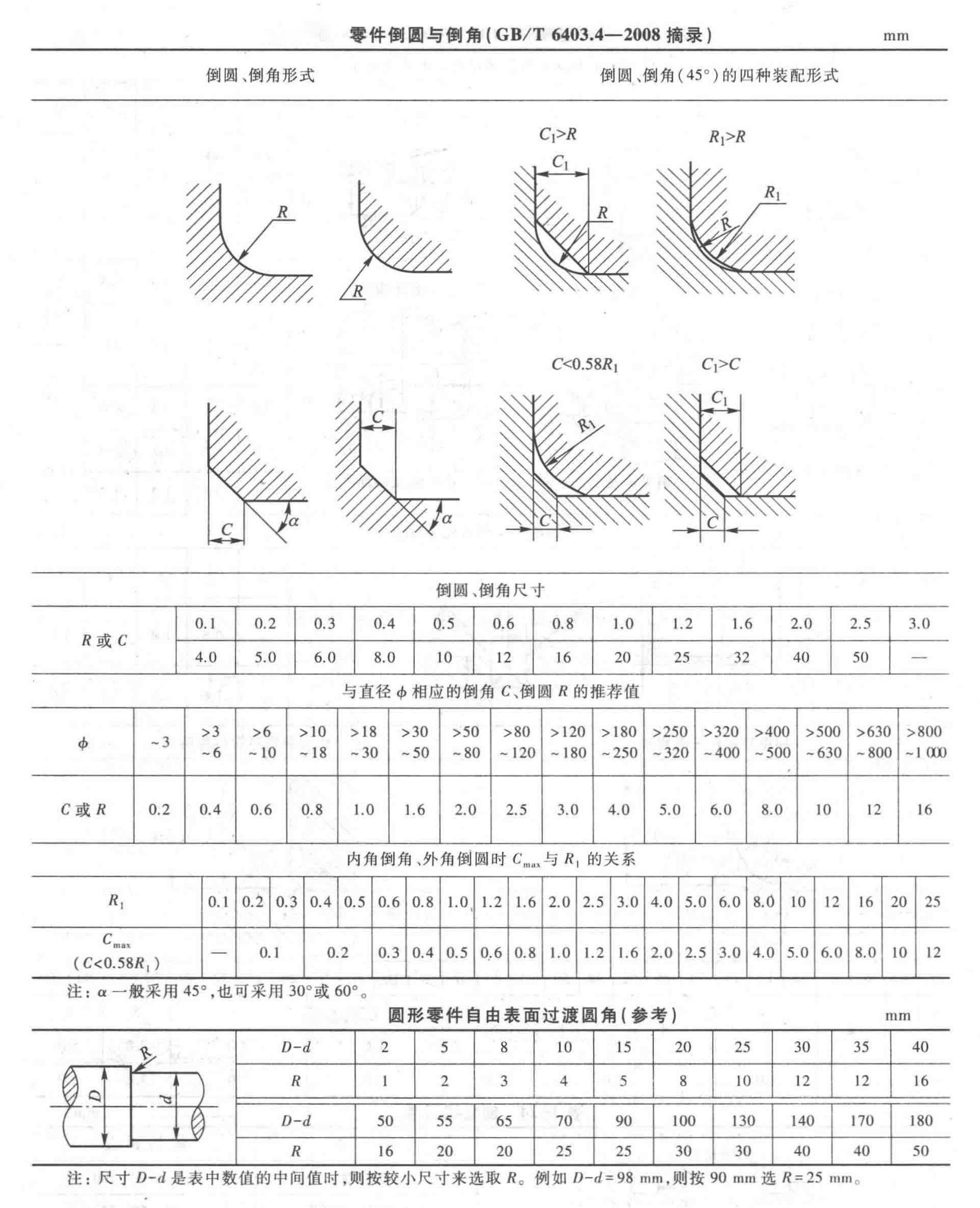

⑤要考虑加工工艺所必需的结构要素（如中心孔、螺尾退刀槽、砂轮越程槽等），尽量减少加工刀具的种类，轴上的倒角、圆角、键槽等应尽可能取相同尺寸，键槽应尽量开在一条线上，直径相差不大的轴段上的键槽截面应一致，以减少加工装卡次数；

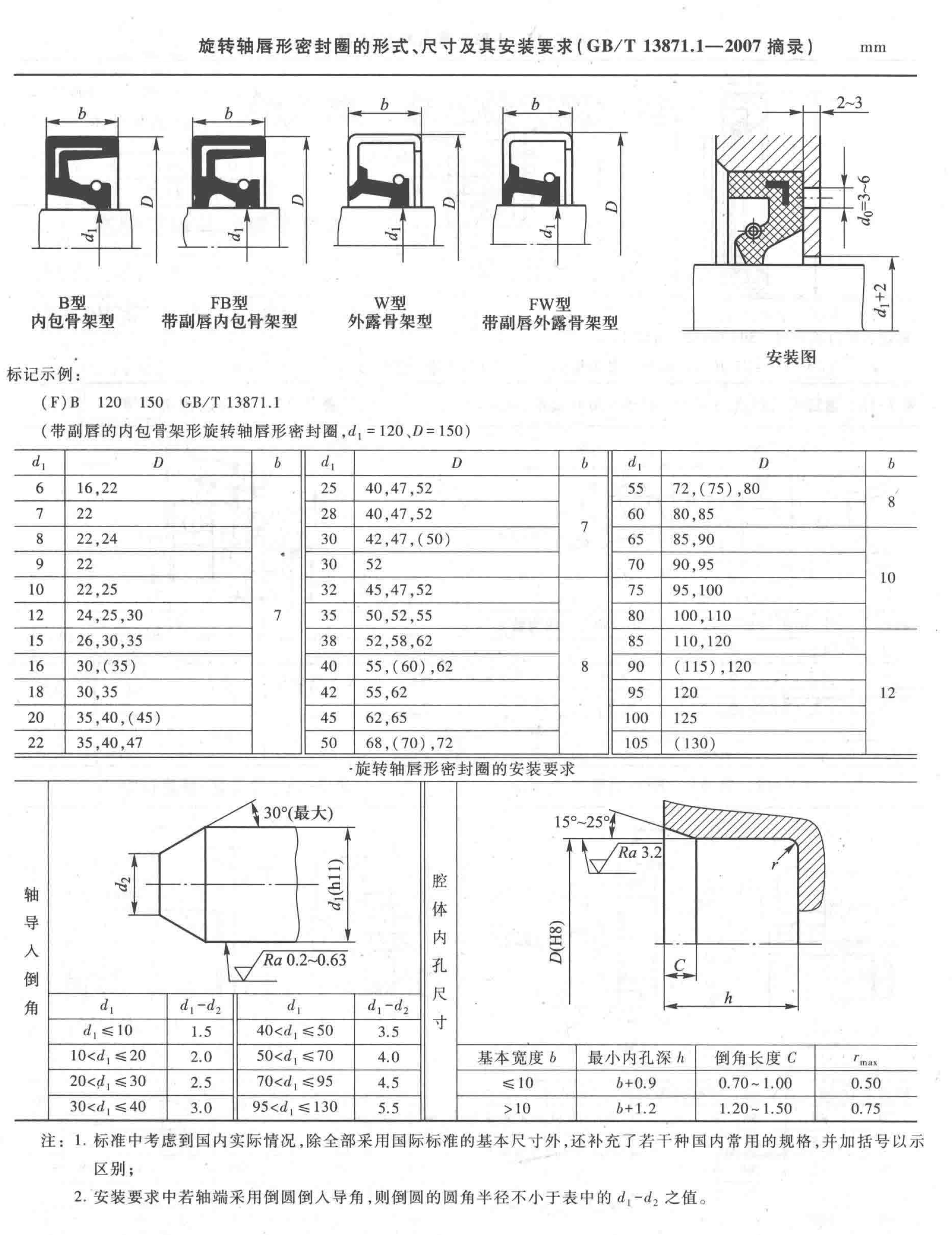

⑥要便于装拆和维修，要留有装拆或调整所需的空间和零件所需的滑动距离，轴端或轴的台阶处应有方便装拆的倒角，轴上所有零件应无过盈地装配到位，可采用锥套等易装拆的结构；

⑦对于要求刚度大的轴，要考虑减小变形的措施；

⑧在满足使用要求的条件下，合理确定轴的加工精度和表面粗糙度，合理确定轴与轴上零件的配合性质；

⑨要符合标准零、部件及标准尺寸的规定。
